Model import from 3Ds Max to Unreal Engine

Previously I publish article about how to export models from Unreal Engine to 3Ds Max. Now let’s look at opposite process.

3Ds Max

Before beginning it should download 3Ds Max plugin ActorX Mesh Exporter

1. Open plugin, fill the required fields and check all textured option. Click save mesh and it gets ready psk file.

2. Open Unreal Editor, go to Animation Browser, make an import of new psk mesh.

3. Next it should import standart animation set from psa file. One can be founded in 1st step results of export.

4. Save file as ukx, open one again and fill the mesh propeties. It needs for right 3D orientation and linking with animations. Open default game model file (for KF KF_Soldier_Trip) and copy default mesh properties.

Then open your file and past it:

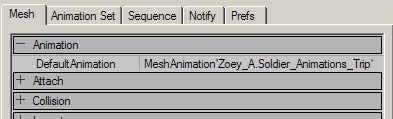

Animation/DefaultAnimation property should be filled manually by mask MeshAnimation’UkxFileName.AnimationSetName’ or choose animation set, menu item Edit/Linkup anim and mesh and mesh itself.

Save and it’s done. Now you may use new mesh in game.

It should be noted, that for correct work mesh needs for its own texture and have a standart skeleton. Making textures and linking skeleton are different complicated themes that you may reed in follow articles.

Share:

  • Добавить ВКонтакте заметку об этой странице
  • Twitter
  • Facebook
  • В закладки Google
  • Блог Я.ру
  • Мой Мир
  • Print

Read also:


Tags: , , , ,

Published 30 Apr 2011 at 1:00. Category: Tutorials. You may follow this post's comments through RSS 2.0. You may leave a comment or trackback from your site.


« Making game servers monitoring guide
Making new player model in Unreal Engine »



30 comments на «Model import from 3Ds Max to Unreal Engine»

  1. FI-LIFE
    20 May 2011 в 20:56

    Где можно скачать Unreal Engine нормальный? =)
    дайте прямую ссылку))

  2. MetalMedved
    21 May 2011 в 5:36

    В данном случае под Unreal Engine понимается любая игра на движке Unreal. То есть вам нужно скачать ту игру, для которой вы хотите создать модель, а таких игр очень много

  3. FI-LIFE
    21 May 2011 в 9:49

    2. Открываем Unreal Editor, переходим в Animation Browser, импортируем новую psk мешь.

    На этом шаге через что открывать чтобы для killing floor сделать модель?

  4. MetalMedved
    21 May 2011 в 10:31

    Нужно открыть соответственно Killing Floor Editor. Он же Killing Floor SDK, он же редактор карт Killing Floor. Кидать в папку с игрой, запускать KFEd.exe

  5. vedmed
    03 Aug 2011 в 14:27

    При импорте модели в кф эдитор постоянно выкидывает критошибку:

    Build UT2004_Build_[2004-11-11_10.48]

    OS: Windows XP 5.1 (Build: 2600)
    CPU: GenuineIntel PentiumPro-class processor @ 2934 MHz with 2047MB RAM
    Video: NVIDIA GeForce GT 240 (9713)

    Error opening skin file E:\UPLOAD\KF\Äëÿ ìîäåëëèíãà êô\BENDER\BENDER_KF\BENDER.PSK

    Журнал: UEditorEngine::meshSkelImport <- UEditorEngine::Exec_Anim <- UEditorEngine::Exec <- (NEWANIM IMPORT FILE="E:\upload\KF\Äëÿ ìîäåëëèíãà êô\bender\bender_kf\bender.PS).. <- UUnrealEdEngine::Exec <- WBrowserAnimation::OnCommand <- WWindow::WndProc <- WWindow::StaticProc <- WBrowserMaster::OnCommand <- WWindow::WndProc <- WWindow::StaticProc <- MessagePump <- MainLoop

    как быть?

  6. vedmed
    03 Aug 2011 в 14:30

    А все, получилось. Нельзя использовать в пути к файлу русские символы

  7. vedmed
    03 Aug 2011 в 14:43

    Можно перезалить картинки? их не видно )=

  8. MetalMedved
    03 Aug 2011 в 15:00

    Перезалил картинки

  9. vedmed
    04 Aug 2011 в 11:37

    Спасибо!

  10. rpoMo6ou
    03 Oct 2011 в 2:02

    При запуске плагина меш экспортер, у меня открывается совсем другое окно. Не как у тебя на картинках. Маленькое и с другими функциями.

  11. MetalMedved
    03 Oct 2011 в 21:44

    круто, можешь картинку показать?

  12. soosel
    10 Nov 2011 в 18:13

    чел. изваяй статью про стандартный скелет.

  13. Reals
    24 Jan 2012 в 10:04

    А статик мешь как экспортировать с 3д макса? Можешь расписать? Хотелось бы чтоб пример какойнить… Куб хотябы…

  14. MetalMedved
    24 Jan 2012 в 11:49

    Все просто. Экспортируешь из макса в формате *.ASE и потом импортируешь его прямо в статик меши SDK. Подробнее тут

  15. Caplan
    04 Feb 2012 в 14:32

    Куда необходимо установить плагин Actor Mesh?
    в архиве файл ActorX.dlu

  16. MetalMedved
    04 Feb 2012 в 14:57

    ActorX.dlu нужно поместить в папку plugins

  17. Caplan
    04 Feb 2012 в 21:02

    А сам SkeletalMesh Exporter куда девать?
    Копернул ActorX в папку plugins выдало ошибку при запуске

  18. MetalMedved
    04 Feb 2012 в 21:33

    SkeletalMesh Exporter – не знаю что такое
    ActorX – возможно несовпадают версии плагина/макса

  19. Caplan
    05 Feb 2012 в 10:12

    Skeletalmesh Exporter в 1 пункте,2ой скрин о.О
    Насчет ActorX качал для 2011 х64..странно..

  20. Caplan
    05 Feb 2012 в 10:14

    Спасибо за помощь,разобрался)Думал SkeletalMesh- отдельная утилита,а она наз. ActorX

  21. Denis
    04 Apr 2012 в 5:53

    У меня после импорта в сдк, мешь оружия с руками становится маленькой (раза в три). После запуска в игре не чего естественно не отображается .


  22. MetalMedved
    05 Apr 2012 в 19:59

    Настроить размер можно в группе свойств Mesh/Scale там можно выставить коэффициенты масштаба по всем осям XYZ

  23. Jacob
    17 Jul 2012 в 0:50

    При импорте, анимации, соответственно после импорта меши, Editor выдает такую ошибку.
    Build UT2004_Build_[2004-11-11_10.48]

    OS: Windows NT 6.1 (Build: 7601)
    CPU: GenuineIntel PentiumPro-class processor @ 2667 MHz with 2047MB RAM
    Video: NVIDIA GeForce 9600 GT (9610)

    General protection fault!

    History: movementDigest <- UEditorEngine::Exec_Anim <- UEditorEngine::Exec <- (NEWANIM IMPORT FILE=»D:\fuasd\KF_Soldier_Trip\MeshAnimation\Soldier_Animations).. <- UUnrealEdEngine::Exec <- WBrowserAnimation::OnCommand <- WWindow::WndProc <- WWindow::StaticProc <- WBrowserAnimation::OnCommand <- WWindow::WndProc <- WWindow::StaticProc <- MessagePump <- MainLoop
    Что скажете?
    P.S. Русских букв в пути к файлам, и самому Editor нет.
    Надеюсь на вашу помощь!

  24. MetalMedved
    17 Jul 2012 в 2:04

    Можно попробовать импортировать не сразу весь анимационнынный набор, а по одной анимации (sequence). Разбить набор на анимации можно, экспортировав из 3ds max’а анимации по одной

  25. flame
    27 Mar 2013 в 23:29

    При импорте стандартного набора анимаций KF_Soldier_Trip.ukx вылетает вот такая ошибочка. Что делать?!
    OS: Windows XP 5.1 (Build: 2600)
    CPU: AuthenticAMD Unknown processor @ 2013 MHz with 2047MB RAM
    Video: ATI Radeon X1950 GT (6891)
    General protection fault!
    History: CheckTag <- ULinkerLoad::ULinkerLoad <- UObject::StaticTick <- UEditorEngine::Tick <- UpdateWorld <- MainLoop

  26. MetalMedved
    28 Mar 2013 в 10:51

    ukx файлы нельзя импортировать. надо сначала разобрать их на psa и psk файлы

  27. Винни
    13 Jun 2013 в 14:00

    К тому же модель немного летает в воздухе

  28. Винни
    13 Jun 2013 в 14:38

    Проблема решена. Только есть другая проблема, почему в меню не отображается персонаж? Там где выбор персонажа.

  29. _B_
    06 Sep 2014 в 19:32

    при импорте из 3ds max 2010 после 1го шага выдает окно Unsmooth groups processing: [818] vertices added следом за ней идет еще 1 окно skin file «название».PSK written как исправить?

  30. MetalMedved
    11 Sep 2014 в 22:21

    это связано с качеством исходной модели. Надо редактировать Smooth группы
